概述 |
GN24-12D(Ⅰ、Ⅱ),GN24-12D(Ⅰ、Ⅱ)C系列户内高压隔离开关为额定电压10kV,三相交流50Hz的户内装置。 |
使用环境条件 |
a.海拔:1000m; b.周围空气温度; c.周围环境相对湿度;日平均值不大于95%,月平均值不大于90%; d.地震烈度不超过8度; e.没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场。 |

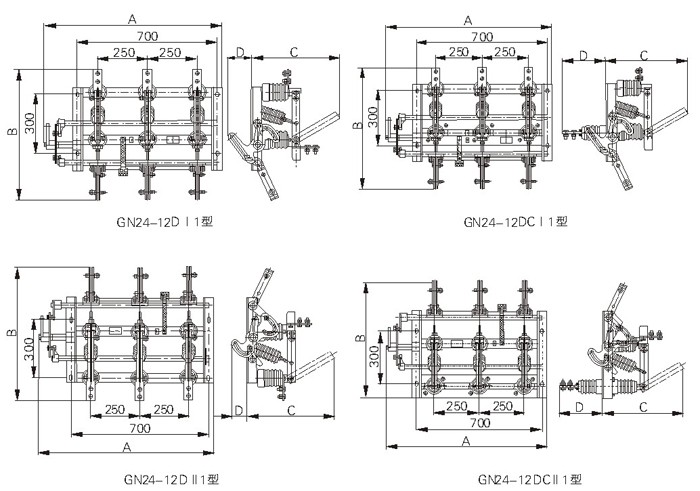

外形及安装尺寸 |
型号\尺寸(mm)\电流 | 400A 630A | 1000A | 1250A | 安装 尺寸 | |||||||||
A | B | C | D | A | B | C | D | A | B | C | D | ||
GN24-12D Ⅰ | 890 | 660 | 450 | 125 | 890 | 690 | 480 | 125 | 890 | 700 | 500 | 125 | 700×300 |
GN24-12D Ⅱ | 890 | 660 | 450 | 125 | 890 | 690 | 480 | 125 | 890 | 700 | 500 | 125 | |
GN24-12D Ⅰ | 890 | 660 | 450 | 240 | 890 | 690 | 480 | 350 | 890 | 700 | 500 | 350 | |
GN24-12D Ⅱ C | 890 | 660 | 450 | 240 | 890 | 690 | 480 | 350 | 890 | 700 | 500 | 350 | |
GN24-12D Ⅰ | 920 | 780 | 450 | 125 | 920 | 790 | 480 | 125 | 920 | 790 | 500 | 125 | |
GN24-12D ⅡC | 920 | 780 | 450 | 240 | 920 | 790 | 480 | 350 | 920 | 790 | 500 | 350 |
